螺栓球网架加工工艺有哪些呢？这是很多小伙伴都比较关心的一件事，那么接下来，小编就为大家介绍一下。

一、螺栓球加工工艺

螺栓球网架可以运用于体育场馆和餐馆等场地，螺栓球的硬度大，重量较轻，造型设计美观大方，商品愈来愈得到我们的了解与钟爱。假如您针对螺栓球网架加工有兴趣得话，江苏螺栓球网架钢结构工程有限公司就为大家介绍一下。

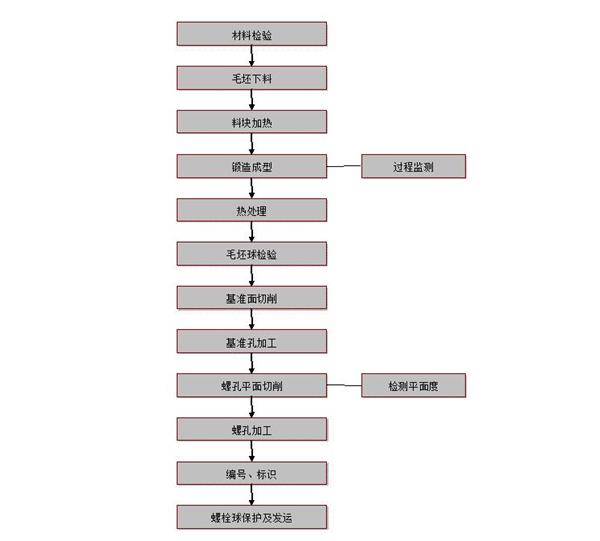

（1）、螺栓球加工制作工艺流程图：

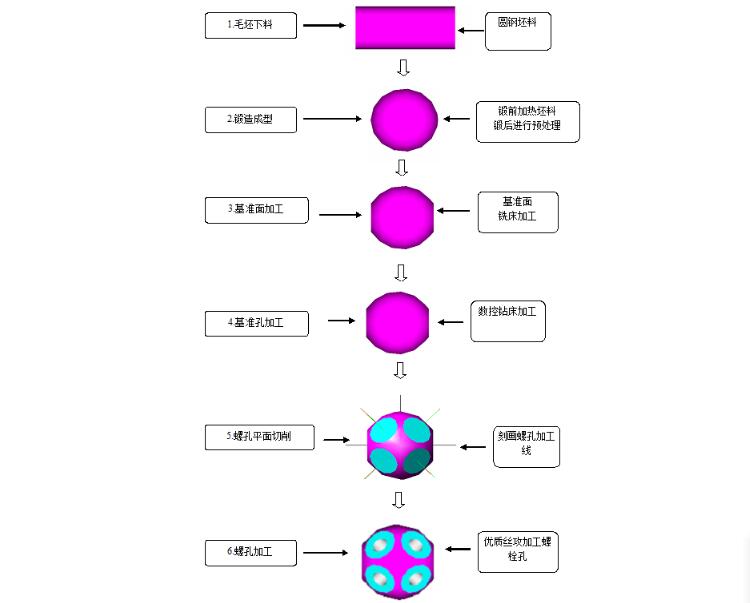

（2）、螺栓球加工工艺

①、球坯煅造

依据球径尺寸，挑选不一样孔径的园钢开料，料块加温，热锻成形，并淬火清除热应力。

螺栓球选用45#钢煅造，表层应光洁无裂纹没有烧黑点。

②、螺孔加工

a.加工标准孔：把球坯夹紧在车床卡盘上，依照不一样球孔径、基准点与球轴线的大小关联等规定，在机床导轨上搞好标准平面钻削道路标线挡块。随后开展标准平面的车铣加工，再运用数控车床车床刀架打孔、攻牙。标准孔是产品工件夹装后平面与螺孔一次加工及时。

b.加工其他螺孔的平面：球坯运用球标准孔，夹装在铣床分度头上，与此同时铣床的镗刀按球孔设计方案的视角，依据测量范围刻度各自旋转及时，先切削弦杆孔平面，再铣削腹杆孔平面，孔与孔间的交角由测算分度盘填料回转圈圈数与孔齿数来准确测量范围精准定位。球坯一次夹装可所有铣加工全部螺孔的平面。分度盘至少准确度为2’，因而各地脚螺栓孔平面中间的交角加工精度也较高。同一中心线上两铣平面平面度≤0.1mm(D≤120)和≤0.15mm(D＞120)。

c.在检验平板电脑上对每只球上全部螺孔划线定中心，此全过程也看作正中间检测阶段。

d.螺孔加工：运用铣切的平面与划分的核心来精准定位，在刨床上打孔、倒圆角、攻牙。进而进行球坯上所有螺孔加工。按以上加工工艺可保证螺孔中心线间的交角误差不超过±10’，球平面与螺孔中心线垂直角度≤0.25r，外螺纹精度规定也相对应配对。

e.对加工好的螺栓球开展螺孔螺纹加工精度与深层；螺孔交角精度；螺孔螺纹剪切强度实验等检测与检验。与此同时按推进设计图纸对每只螺栓球做防伪标志序号标志。

f.螺栓球坯通过表层喷砂除锈除氧化皮解决后，再加工螺纹孔的，进行金加工后，表层实现防生锈喷涂，常用防生锈喷涂原材料、喷涂道数、漆层薄厚均按设计方案特定实行。

g.漆层层干固后用塑胶塞封闭式每一个螺孔，封闭式前每一个螺孔内均添加适量的润滑脂防外螺纹生锈，及有利于之后组装中地脚螺栓易拧入。

h.进行所有加工工艺流程，并检测先进的螺栓球，装框入制成品库待装运。外包装框带要标识牌标明：工程项目名字、工程施工区划中标单位，框中全部球的规格型号与各规格的总数，加工时长等具体内容。

③、螺栓球加工质量管理与检测

充足的加工精度是降低网架安装时造成安装内应力的首要方法之一，又是确保网架的各向几何图形外形尺寸和区域形状合乎设计规定的主要前提条件，更会立即危害螺栓球螺孔与高强度螺栓中间的相互配合径向抗压强度，因而我厂依照产品标准高过国家行业标准规定的标准制订螺栓球连接点加工精度规范，并采取一定的有效措施给予确保：

a.螺栓球随意螺孔中间的室内空间交角视角偏差操纵在±10′以内（国家行业标准为±30′）。具体办法是：

毛胚球不圆柱度在1.0mm～2.0mm范畴内。用刹车盘、千分尺查验。

用分度盘（至少准确度为2′）操纵，用铣床加工螺栓球螺孔内孔。

定期维护夹具工装精度，偏差操纵为±2′。

b.螺栓球螺孔内孔至圆心间距调节在±0.1mm以内（国家行业标准为±0.2mm）。具体办法是：

毛胚球孔径偏差操纵在+1.0mm～-0.5mm范畴内。用刹车盘、千分尺查验。

球的圆柱度偏差操纵为0.75mm(D≤120)和1.2mm(D＞120)。用锻模的精度来控制。

选用专用型工作服，并定期维护工作服精度。

c.确保螺栓球螺孔的加工精度，使外螺纹尺寸公差合乎国家行业标准《普通螺纹公差与配合》GB197-81中6H级精度的要求。具体办法是：

选用由上海工具厂生产制造的高品质丝攻加工螺纹孔。

每枝丝攻的总计加工应用频次限制为200次，满200次即损毁，保证丝攻的本身精度。

d.制成品球加工准确检测

用规范螺纹规(地脚螺栓螺纹塞规)查验螺孔的外螺纹加工精度和攻牙深层。

用全能直角尺查验螺栓球随意两邻近螺孔中心线间交角视角，查验总数为每一种尺寸的制成品球抽样检查5%，且不少于5只。

用拉伸试验机检验螺栓球螺纹孔与高强度螺栓相互配合径向抗压强度，查验总数为承受力最不好的同规格型号的螺栓球600只求一批（不够600只仍为一批计），每次取3只求一组任意抽样检验，一般查验制成品球上的较大螺孔。
