哪些工具适用于测试球形网架螺栓球角度

2022-03-21 14:33:04

  江苏螺栓球网架钢结构工程有限公司给你介绍一下, 球形网架螺栓球的检验关键选用角度盘、角度板和角度棒开展检验角度。

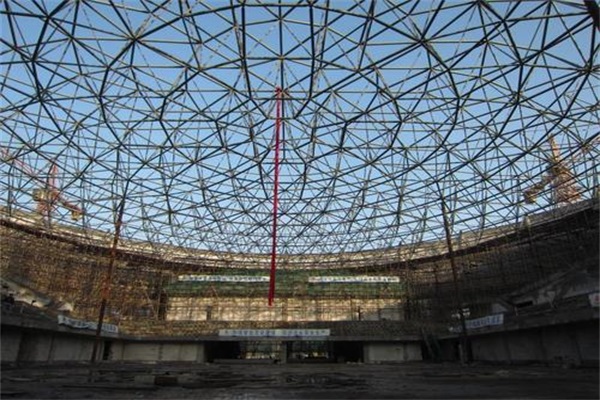

 球形网架



  ①在卧式车床上铣出球的一个标准平面图,并在刨床上生产加工好标准螺孔;然后运用此标准螺孔在X5032A型卧式车床上旋转分度盘生产加工出各弦杆孔和腹杆孔的平面图。工装夹具的旋转精准定位偏差为5?,生产加工结束,开展角度检验,合乎JGJ7—91的规范规定为真品

  ②选用精准定位工装夹具在立式钻床上进行孔的生产加工。

  ③最终在刨床上开展外螺纹的生产加工,确保各螺纹孔核心中心线交角偏差不得超过30。

  c.球形网架螺栓球的检验关键选用角度盘、角度板和角度棒开展检验角度。

  ①同一中心线上两螺孔内孔公平度容许偏差:    当D120mm时,偏差为0.20mm;

  球形网架螺栓球    当D120mm时,偏差为0.30mm。

  ②邻近两螺孔核心中心线交角偏差操纵在±30以内,且外螺纹长短务必确保>1.3倍地脚螺栓公称直径。

  ③螺孔内孔距圆心的容许偏差为?0.2mm

  ④地脚螺栓孔内孔与中心线的垂直角度为0.5%螺孔内孔直徑。

  ⑤螺孔螺纹加工精度,达到GB196中的6H级。  2.2.2.高强螺栓查验工程验收

  a.高强螺栓开展100%外型及几何图形规格查验。

  b.高强螺栓材料为20MnTiB钢,符合我国相对应规范,抗压强度级别做到8.8级以上。

  c.高强螺栓的外螺纹按GB196《粗牙普遍螺纹》的要求,外螺纹的公差带按GB197中的6H级。

       d.选用5倍变大对高强螺栓逐件开展缝隙检验。

  e.外型及几何图形规格查验达标后,在HR—150A洛氏硬度计上测强度,按1%提取,但每次不少于3组,强度规定做到HRC32—36。
