网架加工构造是中国近些年崛起的一种新式的钢屋架载重方式，江苏螺栓球网架有限公司介绍到该结构形式具备自身重量小、承载力强的特性，近些年在中国获得普遍的运用和发展趋势。
1、项目概况：

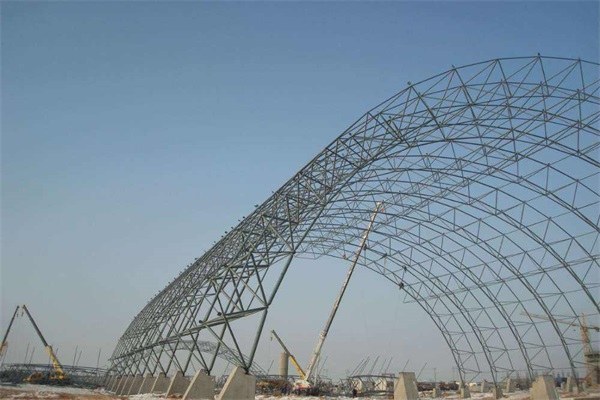

该建筑工程（投射）总面积约13205平米，结构形式为筒壳螺栓球方形四角锥网架，附近点支撑点，网架全部杆件均采用空心钢管，连接点采用相贯线立即交汇处螺栓球联接。筒壳较大弦长为52.4米，弦高为28米，总长252米，约重360吨。
工程项目特性：本工程项目网架均为螺栓球连接点斜面网壳，预制构件均在厂内生产加工，品质易于操纵，当场安装速度更快。
工程项目难题：制做、安装精密度规定较高；网架入场安装时，内场混泥土挡土墙早已进行，给安装网架产生一定的难度系数。
该项工程项目的关键是杆件下料组成长短、螺栓球连接点加工精度、组装及安装的座标操纵等。
2、关键工程施工方式
施工流程：图纸会审记录→材料选购→原材料复查→预制构件生产加工→预制构件防腐蚀→预制构件包裝装运→当场工程验收→网架当场组装、安装到位→核查规格、校准调节→总体刷油漆→别的工艺流程工程施工
2.1无缝钢管杆件及螺栓球制做:
杆件采用专用型杆件下料数控车床下料，网架加工厂家说在机床上安装能产生“V”形焊缝的数控刀片，使下料与开焊缝与此同时进行，严控下料规格，长短容许偏差为±1mm，焊缝视角为30～45度（视壁厚厚而定），杆件内孔务必与杆中心线竖直，杆件内孔平整度容许偏差为0.5%R（R为无缝钢管的半径）。螺栓球采用胎模生产加工，数控车床削边，生产加工容许偏差为：直徑误差±1mm，球椭圆形度误差超过1mm。螺栓球攻牙采用特殊夹具固定不动，随后开展攻牙，操纵每2个地脚螺栓孔中心线交角误差不得超过±0.5o。
